Câmeras Térmicas em Projetos Críticos: O Guia Definitivo do Integrador
Ao comparar datasheets de câmeras térmicas, alguns parâmetros aparecem com frequência e costumam ser os menos compreendidos: Pixel Size, Spectral Range, Sensitivity (NETD), Resolução e Lente. Juntos, eles determinam se uma câmera térmica vai realmente detectar o que você precisa ou apenas mostrar um borrão de calor genérico.
Para o integrador de segurança, um erro de especificação significa falsos alarmes, falhas na detecção perimetral ou, no pior cenário, a não identificação de um princípio de incêndio. Sendo a ALCA Network uma distribuidora especializada em projetos complexos de CFTV, preparamos este guia técnico detalhado para blindar as suas propostas.
1. Pixel Size (Tamanho do Pixel)
Nas câmeras ópticas comuns, a guerra é por "mais megapixels". Em sensores térmicos, a dimensão física de cada célula sensora (o bolômetro) é o que dita a eficiência da captação de energia infravermelha. Medido em micrômetros (μm), o tamanho do pixel evoluiu drasticamente nas últimas décadas.
O impacto no projeto: Pixels menores (como os de 12μm) permitem construir sensores mais compactos e utilizar lentes menores e mais baratas, resultando em equipamentos leves e com excelente custo-benefício, mantendo a alta sensibilidade.
2. Spectral Range (Faixa Espectral)
A faixa espectral é a extensão do comprimento de onda que o sensor consegue captar. Câmeras térmicas para segurança e vigilância não operam em qualquer espectro: elas trabalham especificamente na faixa de 8 a 14μm, conhecida como Long-Wave Infrared (LWIR).

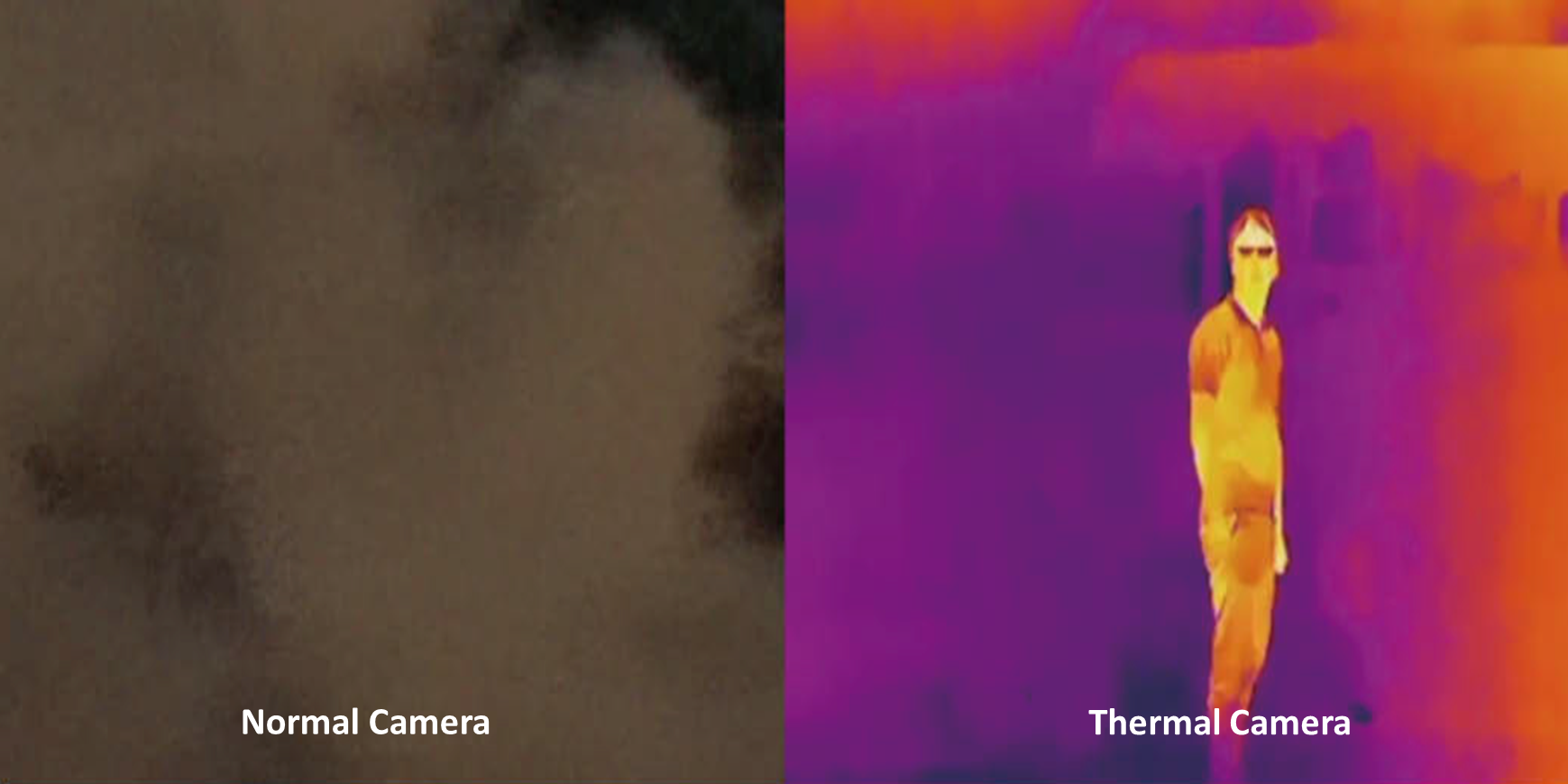

O impacto no projeto: Operar na faixa de 8-14 μm é crucial porque é a zona exata onde o calor de corpos humanos e princípios de incêndio é mais visível. Além disso, essa faixa sofre pouca interferência atmosférica, permitindo detecções longas mesmo com neblina, fumaça ou poeira.
3. Sensibilidade Térmica (NETD)
O NETD (Noise Equivalent Temperature Difference) é a menor diferença de temperatura que o sensor consegue distinguir do próprio ruído eletrônico interno, sendo medida em milliKelvin (mK). É o NETD que separa uma câmera básica de uma solução de alta segurança.
O impacto no projeto: Um NETD baixo (< 40 mK) garante imagens nítidas mesmo em dias quentes (quando o fundo se iguala à temperatura do alvo) e reduz drasticamente os alarmes falsos em sistemas de Video Content Analytics (VCA).
4. Resolução para Câmera Térmica
No mundo térmico, a resolução não é sobre "beleza visual" para o operador, mas sobre a quantidade de pontos reais de medição térmica que incidem sobre o alvo.
Classificação Oficial (Sofradir-EC/Lynred):
Resoluções Comuns em Segurança e Vigilância:
O impacto no projeto: Se um alvo não ocupar um número mínimo de pixels, a medição térmica será contaminada pelo calor do ambiente ao redor. Sensores 640 x 512 entregam quatro vezes mais pontos de dados que um 320 x 240, permitindo detecções precisas a distâncias consideravelmente maiores.
5. A Lente Térmica: Material e Abertura
O vidro comum bloqueia a radiação térmica. Portanto, lentes térmicas exigem materiais avançados.
Além do Germânio, a Abertura da Lente (F-number) é vital. Ela define quanta radiação térmica atinge o sensor.
O impacto no projeto: Uma lente f/1.0 capta o dobro de energia térmica que uma lente f/1.4. Não adianta investir em um sensor de alta resolução e NETD excelente se a lente bloquear metade da informação térmica antes mesmo de ela chegar ao bolômetro.
Parâmetros que definem uma lente térmica:
Resumo Comparativo:
Integrando com Inteligência: VIVOTEK e MOBOTIX
Na ALCA Network, distribuímos as tecnologias térmicas líderes globais para garantir a eficácia do seu projeto:

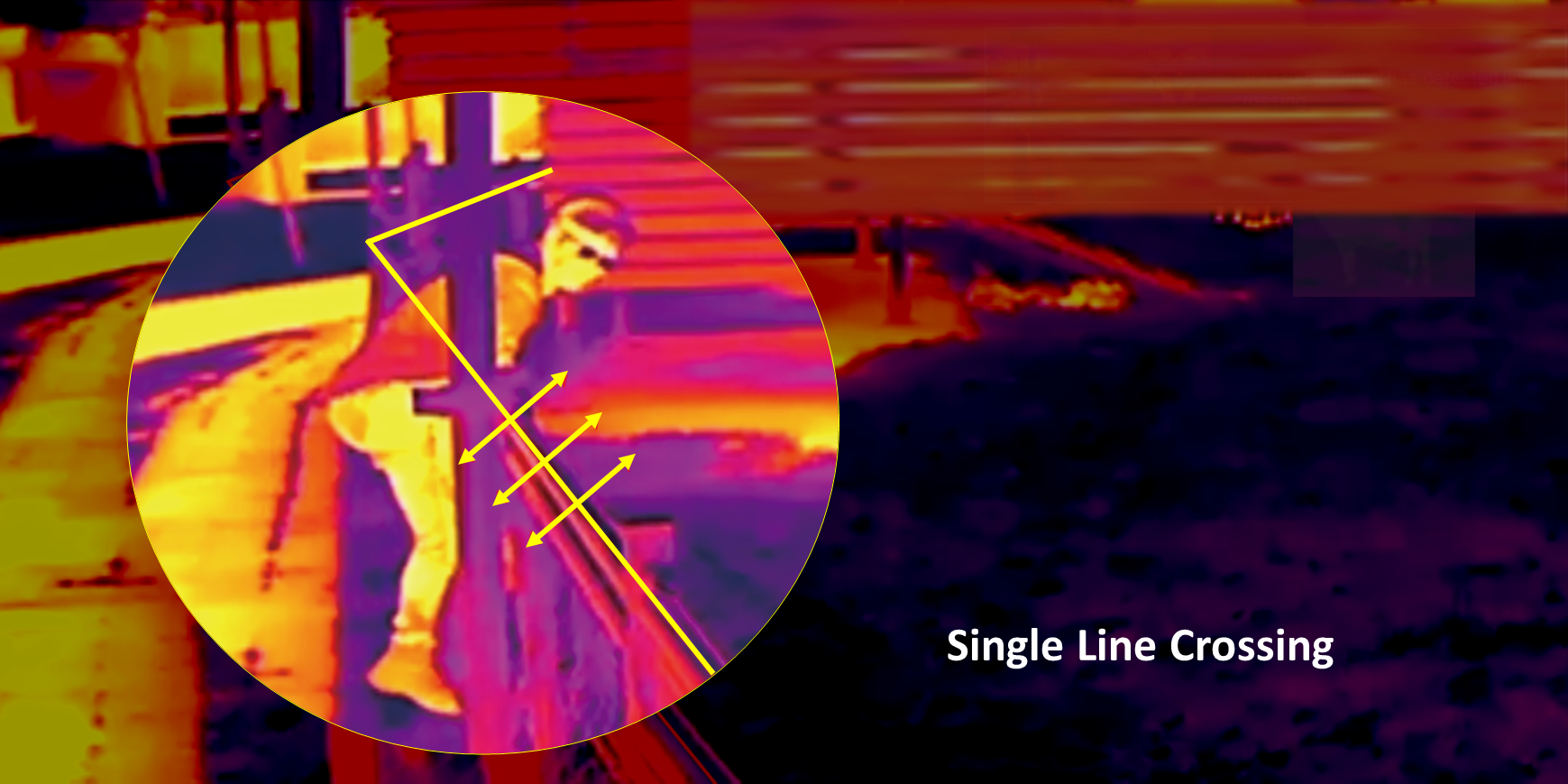

VIVOTEK (Inteligência Bi-espectral): Equipamentos como o modelo TB9333-E unem a visão óptica de alta definição à tecnologia térmica. Operando em conformidade com as exigências de lentes e um NETD < 50 mK, é ideal para o perímetro de condomínios logísticos industriais. Seus algoritmos avançados classificam humanos e veículos, reduzindo consideravelmente os alarmes falsos.

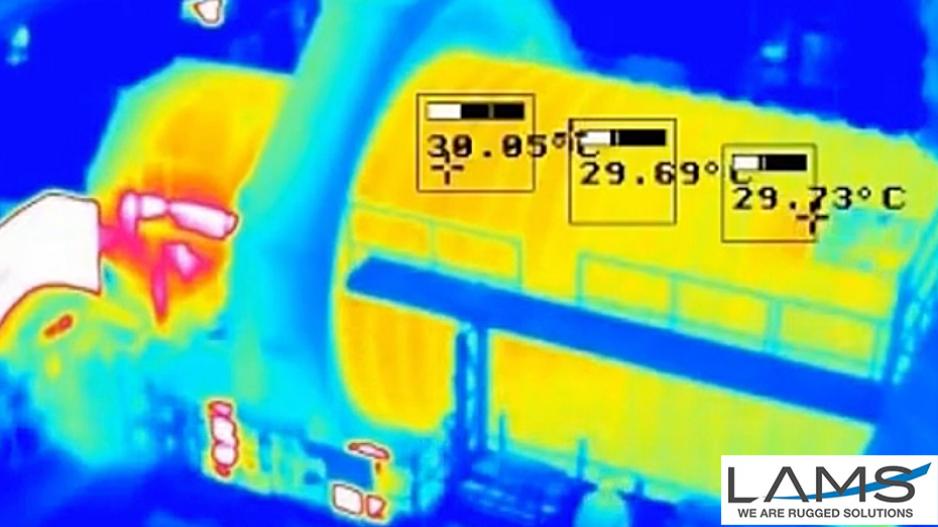

MOBOTIX (Radiometria Avançada): Para projetos de missão crítica em indústrias de alto risco, a tecnologia Thermal Radiometry (TR) da MOBOTIX é inigualável. Esses equipamentos calibram a temperatura de cada pixel de forma independente, permitindo a identificação de bolsões de calor invisíveis a olho nu, muito antes que o fogo ou a fumaça se formem.
Projetos perimetrais e sistemas preditivos de incêndio requerem margem zero de erro. Escolher a combinação ideal de resolução, NETD e abertura de lente protege a reputação da sua integradora e o patrimônio do seu cliente.
